設備由車床改裝，工件轉動，刀盤及滾花刀架移動。去掉車床刀架部分，在溜板上配裝銑削頭及自制跟刀架，將滾花刀裝于跟刀架上，跟刀架置于銑刀盤前面。工件左端用卡盤夾緊，右端去掉尾座，安裝一帶較長空心管的支架，這樣一次可以裝夾較長原料(相當于一次銑削長度的兩倍以上)，將銑削部分截?cái)嗪蠹庸ぃ梢詼p少端料浪費。

專門設計時，由光桿帶動絲杠在螺母中轉動，絲桿左端裝彈簧夾頭，工件向左轉動進給，光桿、絲桿皆用空心管加工而成(減少端料浪費)。因?yàn)橹虚g懸空較長，可以考慮用輔助支架托起。
滾花刀的裝夾裝置。兩種設計的滾花刀裝置方式相同，只是支承架與機床的連接部分有所區別。在支承架上加工一孔，在加工部位對面橫向過孔中心線銑槽與通孔:槽寬與滾花刀柄等寬，深與刀柄等高，靠近槽接孔處下邊齊槽根部垂直銑一窄細槽，便于滾花擠出的細微鐵屑流出，防止?jié)L花輪滯塞、卡緊。滾花刀用快換蓋板壓住，由帶梅花手柄的螺桿將滾花刀柄頂緊。圓鋼經過導向套后被滾花，緊接著被高速銑削，實現兩道工序一次完成。導向套用工具鋼調質加工而成，其上銑一開口，長與支架端面平。導向套定位銷孔、裝配螺釘與支架配作，要確保開口正對槽中心線。

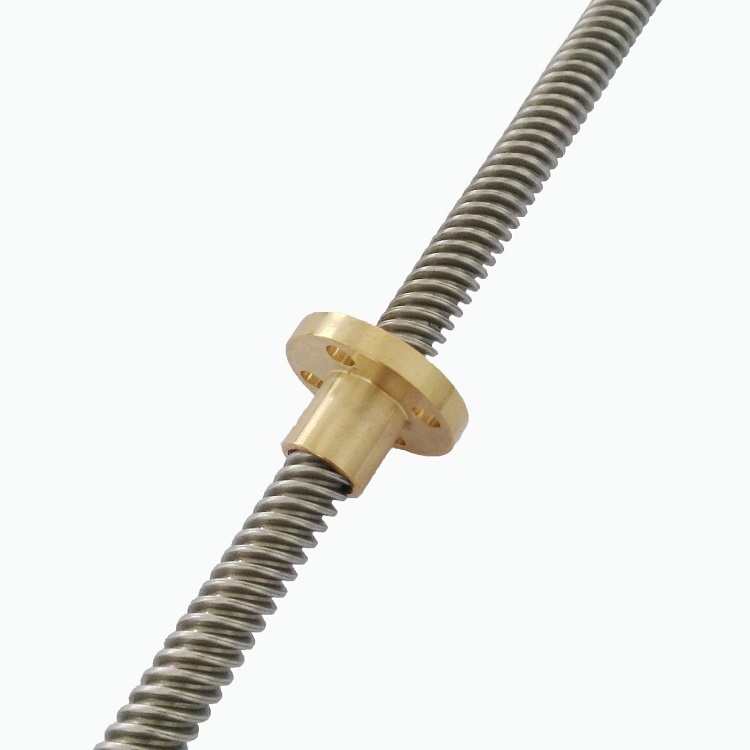

文章整理：nmglpw.cn梯形絲桿的結構設計
