亚洲国产精品二二三三区,亲女小嫩嫩h乱视频,3377成人做爰A片,成人1234

四氧化三鐵保護膜處理(代碼B5)

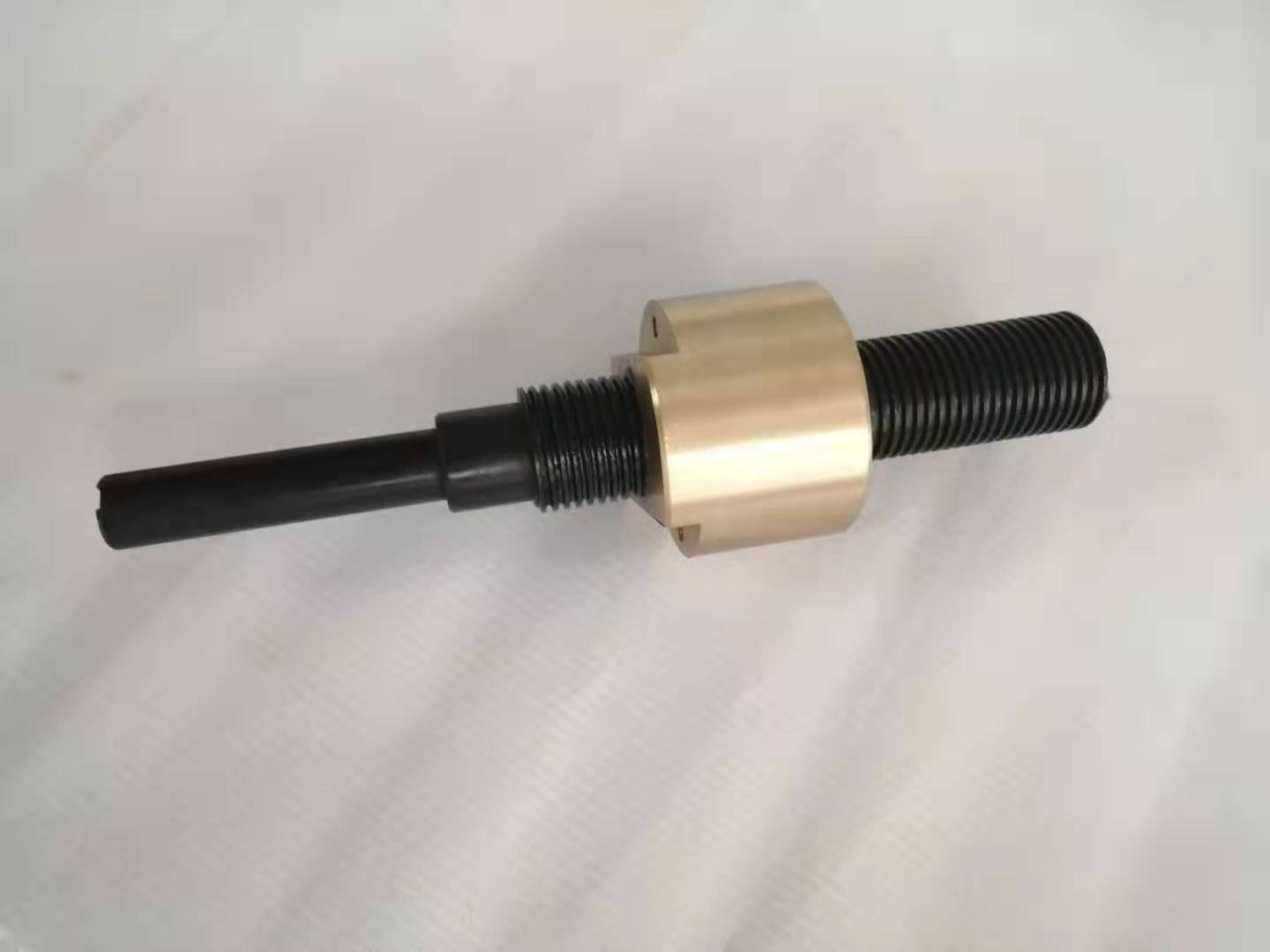

四氧化三鐵保護膜處理即表面發(fā)藍處理，也被稱之為發(fā)黑或煮黑【英文名稱】blueing。

外觀有光澤可裝飾，主要是用于防銹, 防止金屬表面被腐蝕。發(fā)藍處理現(xiàn)在常用的方法采用堿性氧化法或酸性氧化法，將鋼在空氣中加熱或直接浸于濃氧化性溶液中，使其表面產(chǎn)生極薄的氧化物膜的材料保護技術(shù)，以防止金屬表面被腐蝕，此處理過程稱為“發(fā)藍”或發(fā)黑。鋼鐵零件的發(fā)藍可在亞硝酸鈉和硝酸鈉的熔融鹽中進行，也可在高溫熱空氣及500℃以上的過熱蒸氣中進行，更常用的是在加有亞硝酸鈉的濃苛性鈉中加熱。黑色金屬表面經(jīng)“發(fā)藍”處理后所形成的氧化膜，其外層主要是四氧化三鐵，內(nèi)層為氧化亞鐵。氧化膜厚度0.5-3um不改變工件的尺寸和光潔度。在不同的材質(zhì)上有不同的顏色存在，一般較多看到的有：黑色，藍黑色，藍色，棕紅色。顏色不同的主要原因是鋼鐵材質(zhì)里的：碳，硅，錳，鉻，鎳等元素影響。

文章整理：表面處理之四氧化三鐵保護膜處理nmglpw.cn
