旋風銑削絲杠螺紋時牙槽兩側表面質量差異分析及銑刀設計
發布者:暢馨精工 發布時間:2019/8/2 9:35:43
1 引言
2 牙槽兩側面表面質量的計算與分析
1) 牙槽兩側面表面特征
旋風銑削絲杠螺紋時,當銑削速度進步到2000r/min 以上,螺紋牙槽底面(溝底)及其中一側面的表面質量明顯進步。由加工結果可知,無論是采用刀具進給方式、由車床改裝的旋風銑削裝置,還是采用工件進給方式的專用絲杠加工設備,均為迎向銑刀的牙槽一側(記為A側)的表面加工質量明顯優于相對的另一側(記為B側)。A側表面光滑锃亮;B側表面光澤不明顯,用手觸摸有細微粗糙感。
2
2) A側表面粗糙度計算
如圖2所示,設刀刃位于水平線OO'時為零時刻,經過期間t后,銑刀盤轉過一齒,則有
wFt+wwt=1/Z
式中,wF、ww分別為銑刀和工件的轉動角速度,Z為裝刀數。設轉速比l=wF/ww=nF/nw(nF,nw分別為銑刀和工件的轉速),則可得t=1(/l+1)wwZ

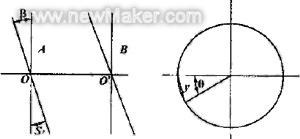

圖2 牙槽側面粗糙度分析

設被加工螺紋螺距為P,則經過期間t后,刀具的軸向進給位移量為
S1=wwtP=P(/l+1)Z
與此同時,工件轉過的角度為
q=2pwwt=2p(/l+1)Z
刀具下降高度為
Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]
則刀具的橫向位移量為
Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]
則刀具的橫向位移量為
S2=Ytanb=2(R-h/2)tanbsin[p(/l+1)Z]
式中,R為絲杠直徑,h為牙槽深度,b為螺旋升角。由此可得A側表面的理論粗糙度值為
Rz1=S2=2(R-h/2)tanbsin[p(/l+1)Z]
3) B側表面粗糙度計算
由于刀具加工時既有橫向位移又有進給位移,因此經過期間t后,銑刀盤轉過一齒時,刀具切進點的位移量為軸向進給位移與向后的橫向位移之和,則B側表面的理論粗糙度值為Rz2=S1+S2=P(/l+1)Z+2(R-h/2)tanbsin[p(/l+1)Z]
4) 兩側面表面質量差異分析
銑刀作軸向進給運動時,A側面在銑刀側刃擠壓下被高速銑削。當切削速度達2000~3000r/min時,加工區火花四濺,切屑局部呈柑紅色,表明該處切削溫度已達800℃以上(通過計算也可得出此結論),此時金屬原子熱振動振幅增大,原子間鍵力減弱,導致工件材料的硬度和強度降低,同時切削時的彈性變形、塑性變形和摩擦力也明顯減小。由于大部分切削熱被切屑帶走,傳進工件表層的切削熱很少,滲透層很薄,表面層物理力學性能的變化在答應范圍內,因此A側面的表面質量得到進步。此外,由于每齒切削厚度和進給量減小,A側相當于在被銑削的同時也被研磨,使表面質量進一步進步。而B側被銑削時,由于存在進給運動,刀具在該時刻已離開被銑部位,因此不存在擠壓與研磨作用??梢姡邢髁ψ饔眯问降牟町愐步o兩側的表面質量帶來不同的影響。
根據上述計算與分析可知,由于Rz1 < Rz2,加上A、B兩側銑削作用力的不同影響,故A側表面質量優于B側,這與在實際加工中的觀察結果一致。
高速切削、強力切削可明顯進步加工效率,是現代制造技術的重要發展趨勢之一。但隨著切削速度的進步,在某些加工場合也帶來了加工質量方面的題目。
為此,本文對旋風銑削絲杠螺紋時牙槽兩側面的表面質量進行了分析計算,并先容了旋風銑刀的設計方法。

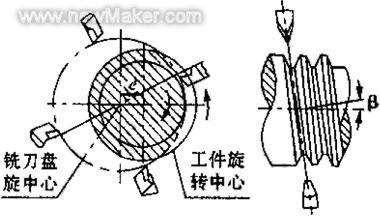

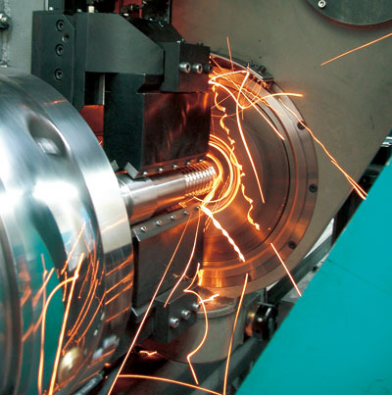

(圖一)
2 牙槽兩側面表面質量的計算與分析
1) 牙槽兩側面表面特征
旋風銑削絲杠螺紋時,當銑削速度進步到2000r/min 以上,螺紋牙槽底面(溝底)及其中一側面的表面質量明顯進步。由加工結果可知,無論是采用刀具進給方式、由車床改裝的旋風銑削裝置,還是采用工件進給方式的專用絲杠加工設備,均為迎向銑刀的牙槽一側(記為A側)的表面加工質量明顯優于相對的另一側(記為B側)。A側表面光滑锃亮;B側表面光澤不明顯,用手觸摸有細微粗糙感。
2
2) A側表面粗糙度計算
如圖2所示,設刀刃位于水平線OO'時為零時刻,經過期間t后,銑刀盤轉過一齒,則有
wFt+wwt=1/Z
式中,wF、ww分別為銑刀和工件的轉動角速度,Z為裝刀數。設轉速比l=wF/ww=nF/nw(nF,nw分別為銑刀和工件的轉速),則可得t=1(/l+1)wwZ
圖2 牙槽側面粗糙度分析

設被加工螺紋螺距為P,則經過期間t后,刀具的軸向進給位移量為
S1=wwtP=P(/l+1)Z
與此同時,工件轉過的角度為
q=2pwwt=2p(/l+1)Z
刀具下降高度為
Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]
則刀具的橫向位移量為
Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]
則刀具的橫向位移量為
S2=Ytanb=2(R-h/2)tanbsin[p(/l+1)Z]
式中,R為絲杠直徑,h為牙槽深度,b為螺旋升角。由此可得A側表面的理論粗糙度值為
Rz1=S2=2(R-h/2)tanbsin[p(/l+1)Z]
3) B側表面粗糙度計算
由于刀具加工時既有橫向位移又有進給位移,因此經過期間t后,銑刀盤轉過一齒時,刀具切進點的位移量為軸向進給位移與向后的橫向位移之和,則B側表面的理論粗糙度值為Rz2=S1+S2=P(/l+1)Z+2(R-h/2)tanbsin[p(/l+1)Z]
4) 兩側面表面質量差異分析
銑刀作軸向進給運動時,A側面在銑刀側刃擠壓下被高速銑削。當切削速度達2000~3000r/min時,加工區火花四濺,切屑局部呈柑紅色,表明該處切削溫度已達800℃以上(通過計算也可得出此結論),此時金屬原子熱振動振幅增大,原子間鍵力減弱,導致工件材料的硬度和強度降低,同時切削時的彈性變形、塑性變形和摩擦力也明顯減小。由于大部分切削熱被切屑帶走,傳進工件表層的切削熱很少,滲透層很薄,表面層物理力學性能的變化在答應范圍內,因此A側面的表面質量得到進步。此外,由于每齒切削厚度和進給量減小,A側相當于在被銑削的同時也被研磨,使表面質量進一步進步。而B側被銑削時,由于存在進給運動,刀具在該時刻已離開被銑部位,因此不存在擠壓與研磨作用??梢姡邢髁ψ饔眯问降牟町愐步o兩側的表面質量帶來不同的影響。
根據上述計算與分析可知,由于Rz1 < Rz2,加上A、B兩側銑削作用力的不同影響,故A側表面質量優于B側,這與在實際加工中的觀察結果一致。
