梯形絲桿螺紋和蝸桿的車削過程中，要切削掉的是一個梯形槽。梯形螺紋與蝸桿只不過在角度上有所區別，一個是30°，一個是40°，為了保證車刀不三面同時參與切削，要保證在所要切削掉的梯形槽內進行左右分層切削。
槽寬的計算公式可根據梯形螺紋與蝸桿的計算公式分別求出：

梯形螺紋槽寬= P – 0.366P

蝸桿的槽寬= P -0.843mx

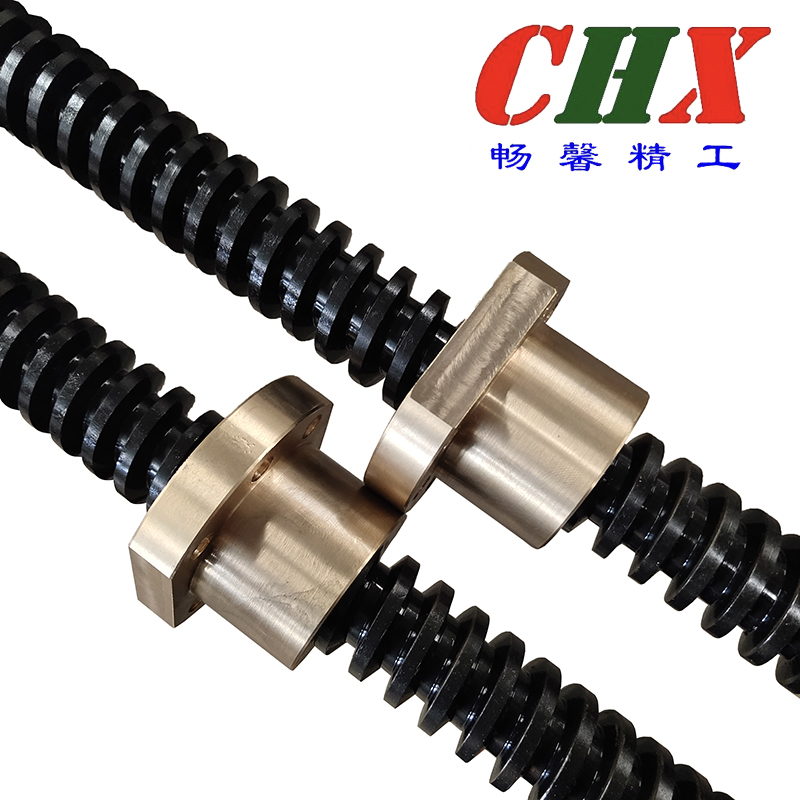

梯形絲杠螺紋和蝸桿的軸向剖面形狀是一個等腰梯形，而我們使用的車刀也是一個梯形成型刀。如何使車刀沿這個等腰梯形的腰向下延伸，形成一個15°或20°的角呢？在這里就要運用三角函數算一個進刀比。如圖二，車刀的左進1mm車刀向下進多少才能形成一個15°的角，利用三角函數ctg15°=x/1，x = 3.75，進刀比為1：3.75，但是這個進刀比有小數，不是整數，在實際的操作中不方便，為了在實際的操作中方便簡單，我們較好找一個整數比，在三角函數表中，我們發現ctg14°的比正好較接近整數，進刀比為1：4，沿著這個進刀，做出的梯形槽的成形角在14°左右，雙面成形角為28°多，正好有1°多一點的角度留給我們進行精車出30°的梯形。
